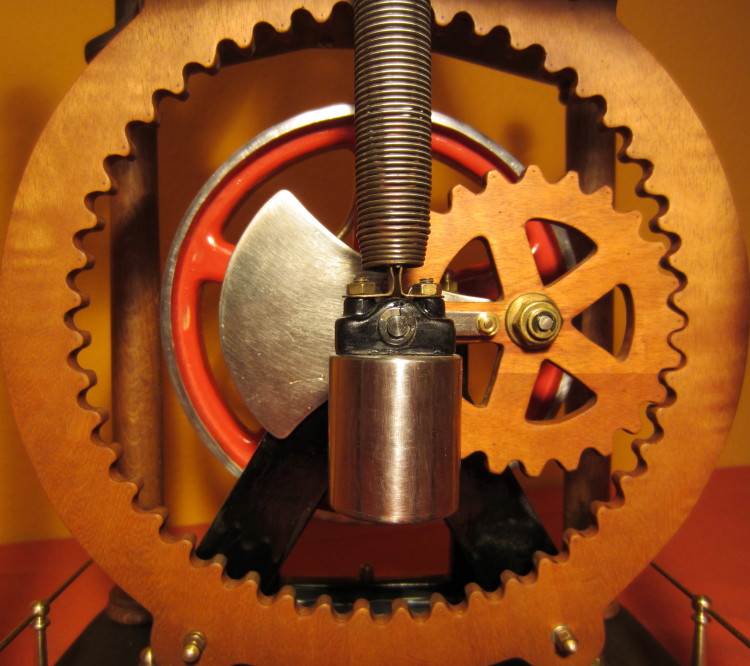

Der Beitrag war zwei Minuten nach dem Posten bei Google gelistet. Hammerhart.Peter0167 schrieb:... kein Sonnenrad, fixiertes Hohlrad, ich glaube, der Erfinder nennt es ein "Hypozykloid-Getriebe"
Der Beitrag war zwei Minuten nach dem Posten bei Google gelistet. Hammerhart.Und ich war mir so sicher, alle verfolgenden Cookies abgeschüttelt zu haben :D
http://www.3d-meier.de/tut16/Hypo/Seite1.htmlSyndrom schrieb:wozu kann man so eine Kurbelwellenuebersetzung gebrauchen?
Tja @P_M jetzt wo es Beispiele hagelt, wie evtl. Dein Getriebe funktionieren könnte und deshalb auf Antworten warten, da läßt Du Dich nicht mehr blicken.
Schade eigentlich !
Das ist falsch. Für die Angabe der Drehzahl ist beim Planetenrad -- genau wie ich in meinem entsprechenden Beitrag geschrieben hatte -- entscheident relativ zu was die Drehung betrachtet wird. Das ist beim Planetenrad nicht eindeutig. Das zeigt sich auch sehr deutlich in der von Dir verlinkten Animation ( http://jenniskens.livedsl.nl/technical/Tips/Files/Planetary%20gears%20animation.swf ): Bei einer Zähnezahl des Hohlrads von 56 und des Planetenrads von 14 (4:1) dreht sich das Planetenrad bei einem Umlauf im Hohlrad relativ zum Planetenradträger 4 mal, und relativ zum Gesamtaufbau 3 mal. Es ist in der Mechanik wesentlich üblicher (und für viele Berechnungen zwingend erforderlich), eine Drehzahl relativ zum Achsträger, anstatt relativ zum Gesamtaufbau anzugeben. "Alternativ" gibt es hier also sehr wohl.Du solltest dich evtl. mehr damit beschäftigen...
Unmöglich, wenn du das sagst, dann habe ich was falsch gemacht.....pluss schrieb:1:1 bedeutet M und n bleibt unverändert.
Für ein Getriebe sinnfrei.
Ein Getriebe kann entweder M erhöhen und n verringern, oder M verringern und n erhöhen.
Was also soll dein Getriebe denn nun?
Es soll doch angeblich die Eingangsleistung erhöhen. Also entweder M erhöhen und n beibehalten, oder M beibehalten und n erhöhen, oder beides erhöhen.
Alle drei genannten Variationen sind technisch unmöglich.
Das ist so falsch. Du solltest schon angeben was festgehalten wird, ob Hohl- oder Sonnenrad oder Steg. Deine Aussage ist nur korrekt wenn das Hohl- oder Sonnenrad feststeht.P_M schrieb:Das Planetenrad rotiert genau 3x = 42Z, egal ob das Sonnenrad um 84Z angetrieben wird oder
das Hohlrad um 84Z angetrieben wird
Keine Schande, kommt vor.
Wegen ein paar Stunden gleich sowas....Micha007 schrieb:Tja @P_M jetzt wo es Beispiele hagelt, wie evtl. Dein Getriebe funktionieren könnte und deshalb auf Antworten warten, da läßt Du Dich nicht mehr blicken.
Schade eigentlich !

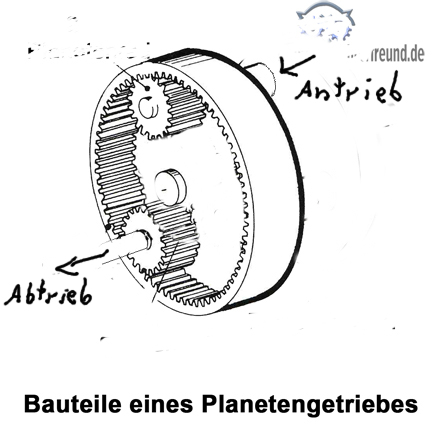

Für die Beantwortung meiner Zeichung
