Wie und warum ist dieses gestanzte Teil so?

Bleche sind Platten, die aus verschiedenen Metallen hergestellt werden.
bei mechanischen Produkten ist das Material Bleche beliebt, sie sondern keine giftigen dämpfe ab, wie bei einigen Kunststoffen.
Die Teile aus Blechen halten Länger weil Bleche einen geringeren Verschleißen gegenüber anderen Materialien haben. z.B. beim Kugellager, einer Ikea

Schubladen schiene.
man kann bleche manchmal reparieren, man kann die Gewinde für schrauben nach schneiden und kleine dellen wieder zurückbiegen und dengeln.

außerdem brechen sie nicht sofort wenn eine feines Skelet aus Blech mal hinfällt.

doch bleche sind schwer zu bearbeiten, mit einer flex ist es sehr laut und macht viel verschleis, mit einer zange, werden bleche verbogen und müssen nachgearbeitet werden, eine säge hat auch selbe probleme, bei laser schneiden weiß ich es nicht.

für die Massenherstellung von waren, werden teile aus blechen mit viel druck, gestanzt.
vorher wird dafür ein stanzWerkzeug etworfen, dafür gibt es 3D CAD Programme und hergestellt, anhand von zB. 3tafelprojektionen/Plänen/durch Feinmehaniker oder automatisch gefresst welches das Blech Formpressen kann. Diese Standardwerkzeug, werden in der Stanz Maschine montiert manchmal bestehen sie aus mehreren teilen und sind sehr teuer.

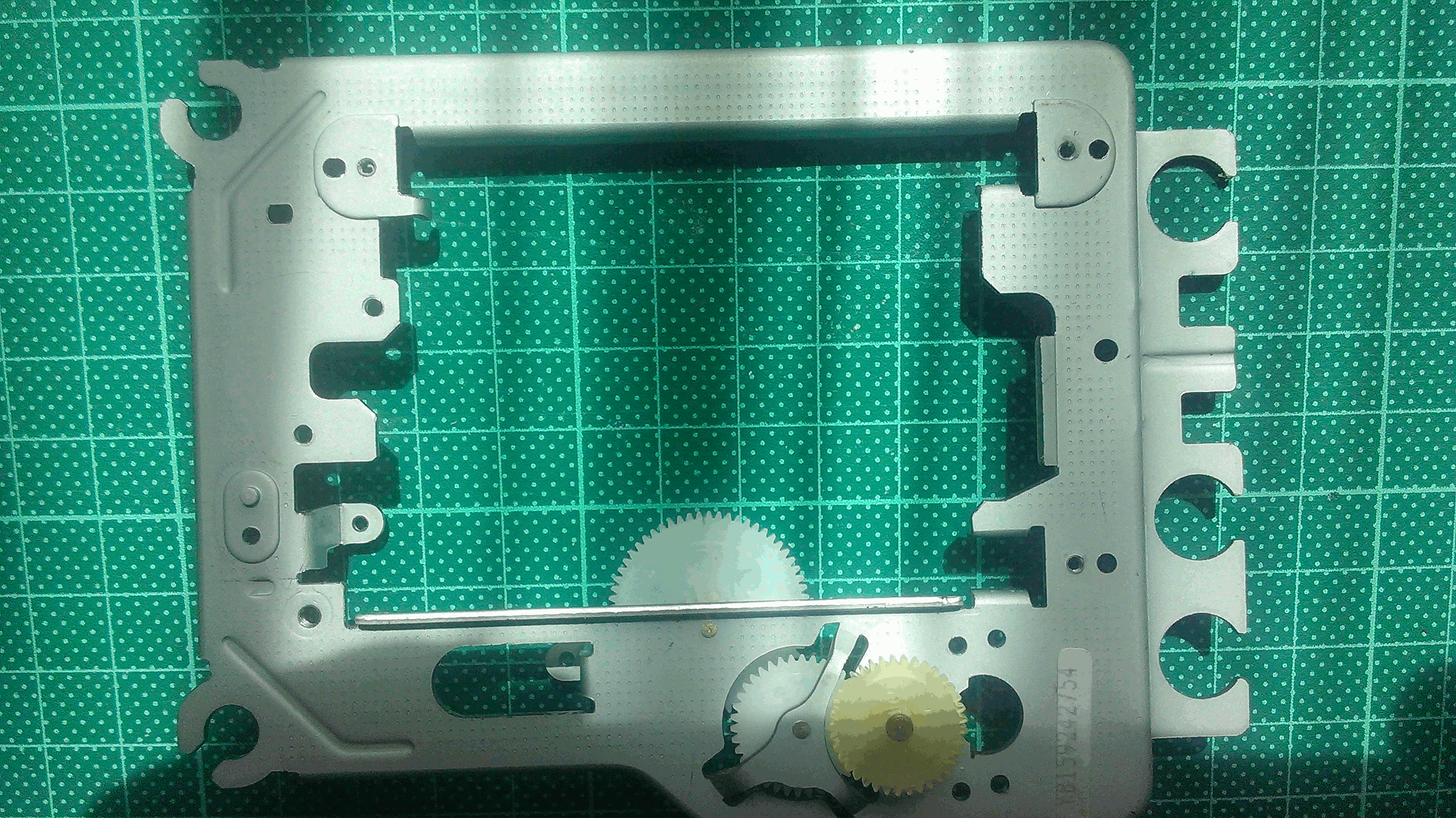

Auf dem Foto ist ein Teil aus einem Diskettenlaufwerk. Kann mir jemand sagen warum da ein Punktraster drauf ist und wie man sowas macht? ich sehe keinen nutzen für das Laufwerk.
Original anzeigen (2,0 MB)

Stabilitätsgründe. Sicken z.B. versteifen das Blech. Wird mit solchen Punkten das gleiche sein.

ich werde dieses Sicken erstmal nachlesen, und danke @StUffz, aber allen allen anderen möchte ich nur sagen:

Diese Punkte sind sehr fein und entweder ist das ein ganz besonderes Stanzwekzeug mit unzerstörbaten nadeln oder es gibt andere möglichkeiten, wie diese Firma dieses teil hergestellt hat, so das es gelativ egal war ob noch ein raster hinzugefügt wird oder nicht.

zur Sicken, kann das so wie bei nägeln diese antirutsch oberfläche sein?

Ich vermute der Blechhalter in der Stanzmaschine hatte so ein Muster auf der Oberfläche um die notwendige Spannkraft zu reduzieren. Versteift wird damit sicherlich nichts.

vielleicht ist das raster auch zur kontrolle für gegebenfals auftretendes verzeihen des bleches, krass dagr, du hast auch metall fachbegriffe drauf :D

dagr schrieb:Ich vermute der Blechhalter in der Stanzmaschine hatte so ein Muster auf der Oberfläche um die notwendige Spannkraft zu reduzieren. Versteift wird damit sicherlich nichts.

Der Ansicht bin ich auch.
Für eine Erhöhung der Steifigkeit sind sie zu klein und formen das Blech nicht.
Links die beiden Sicken sind zur Erhöhung der Steifigkeit.

ganz links ist ein "oval" sieht aus wie eine form von einem fahrad kette, da ist an einer seite ein runder pin, die dinger sind zur fexirung von ubereinander liegenden schichten.

diser pin hat den selben radius auf beiden seiten, auf der unterseite ist er negativ, und der ist so hoch wie die hälfte der blech dicke, es ist so sauber durchgerdückt, das ist schon mal faktisch was möglich ist

CriticalRush schrieb:für die Massenherstellung von waren, werden teile aus blechen mit viel druck, gestanzt.
vorher wird dafür ein stanzWerkzeug etworfen, dafür gibt es 3D CAD Programme und hergestellt, anhand von zB. 3tafelprojektionen/Plänen/durch Feinmehaniker oder automatisch gefresst welches das Blech Formpressen kann. Diese Standardwerkzeug, werden in der Stanz Maschine montiert manchmal bestehen sie aus mehreren teilen und sind sehr teuer.

Ich habe währen meine Studiums rund ein Dutzend mal in der Automobilindustrie gejobbt, mir erschliesst sich überhaut nicht um was es Dir überhaupt geht, wenn man eine bestimmte Form braucht, ja und, dann erzeugt man sie halt.

"Funfact" in der Stanzerei in der ich gejobt habe, waren Stanzer mit zehn Fingern eher die underdogs.....

wie aufwändig ist es denn nur eine form herzustellen?

hättest du villeicht einen link, wie man sich das vorstellen kann, nur ein exemplart herzustellen?

CriticalRush schrieb:wie aufwändig ist es denn nur eine form herzustellen?

Genauso naufwändig, dass es sich lohnt mit dieser Form Gewinne zu erzielen, so kenn ich das zumindest.

ich kenne aber auch man muss verkaufen bis die maschienen abbezahlt sind, ich bin doch eher an der prototyp abteilung interessiert

CriticalRush schrieb:Wie und warum ist dieses gestanzte teil so?
heute um 19:28
ich kenne aber auch man muss verkaufen bis die maschienen abbezahlt sind, ich bin doch eher an der prototyp abteilung interessiert

Ich war hauptsächlich "beim Daimler" und da ging es darum die Produktion möglich reibungslos laufen zu lassen. Die kosten der "Gussform" waren da zweitrangig.

verständlich die wollen effizienz, aber das ist produktion, wenn man beim entwerfen das blech gut bearbeiten könnte, wäre das sehr vorteilhaft, aber handgemacht kostet viel zeit, der verbrauch der energie und der werkzeuge ist schon fast zu groß, das man liber ein anderes material nimmt, an die hohe stückzahl kommt man nicht drann.

ich wünschte einfach es gäbe möglichkeiten das im hobbybereich verarbeiten zu können, ohne die umwelt mehr zubelasten als es die groß industrie tut

CriticalRush schrieb:ich wünschte einfach es gäbe möglichkeiten das im hobbybereich verarbeiten zu können, ohne die umwelt mehr zubelasten als es die groß industrie tut

im Hobbybereich? Machmal, an Dir wird die Welt nicht zu Grunde gehen... :-)

XD, ja, das ist schön, davon einbishen mehr, bitte, ich kosche sogar meinen kleister selber, obwohl ich 6 dicke rollen klebeband und 3 rollen panzerband habe XD.

oder doch nicht, nachgeben, ... ja ich gebe nicht auf ;o

@dagr
Jep, stimmt. Hab's jetzt erst auf dem Tablet gesehen, auf dem Handy war es undeutlich.


Warum der TE aber nun ein Referat über Blech verfasst hat, bleibt mir ein Rätsel.

tja @StUffz weil ich es kann und wer ist @dagr, der user ist nicht im theread.
soll ich dich wieder melden?

oh sorry, habe dagr übersehen XD

ja wir sind alle mehr oder weniger @dagr`s ansicht,... gut
