Auftriebskraftwerk

ah, der Leter der Rechtsabteilung :D

@pluss
hast du meine Bilder

Ich schau mal eben

Ja danke @rebull, halbe Std. hab ich Feierabend, dann mach ich mich ran

@pluss
Ok, bin mal gespannt was da zum Vorschein kommt.

Durch einen Hinweis von burri im overunity Forum habe ich mir das Generator Video noch einmal genauer angeschaut. Die von burri genannte helle Stelle auf der Eingangswelle des Getriebes konnte ich auch beobachten und habe für einen Umlauf 53 frames gezählt. Das Video hat 25 fps, das macht 2,12 Sekunden pro Umlaf bzw. 28,3 U/min. Der Generator macht ziemlich genau 750 U/min, ist vom Getriebeausgang aber noch einmal übersetzt mit geschätzen 1,6. Macht dann 500 U/min am Getriebausgang und damit eine Getriebübersetzung von ca. 1:18. Das ist deutlich weniger als bisher angenommen wurde.

So, hier alle von @rebull zur Verfügung gestellten aufnahmen.
Vielen dank für deinen Einsatz @rebull:

Original anzeigen (0,3 MB)
Original anzeigen (0,3 MB)
Original anzeigen (0,4 MB)
Original anzeigen (0,4 MB)

Original anzeigen (0,2 MB)

Original anzeigen (0,3 MB)
Original anzeigen (0,4 MB)
Original anzeigen (0,3 MB)
Original anzeigen (0,3 MB)
Original anzeigen (0,4 MB)
Original anzeigen (0,4 MB)
Original anzeigen (0,4 MB)
Original anzeigen (0,4 MB)
Original anzeigen (0,4 MB)
Original anzeigen (0,2 MB)
Original anzeigen (0,4 MB)

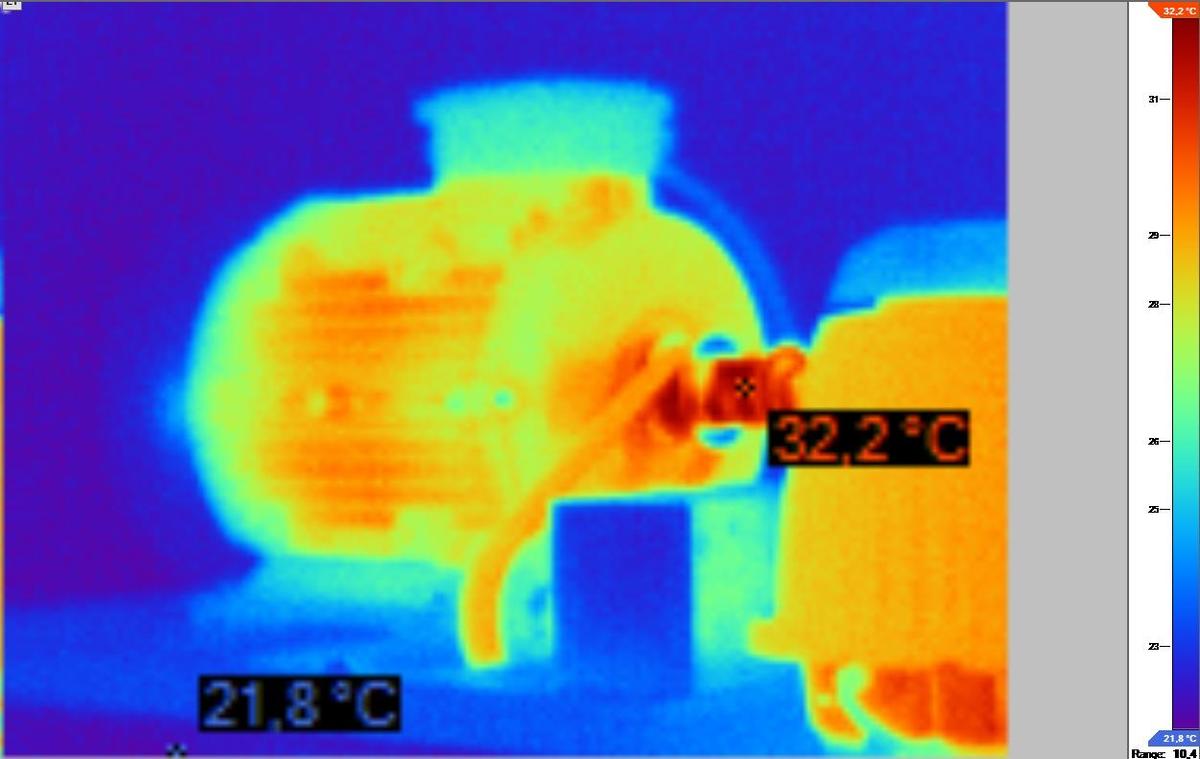

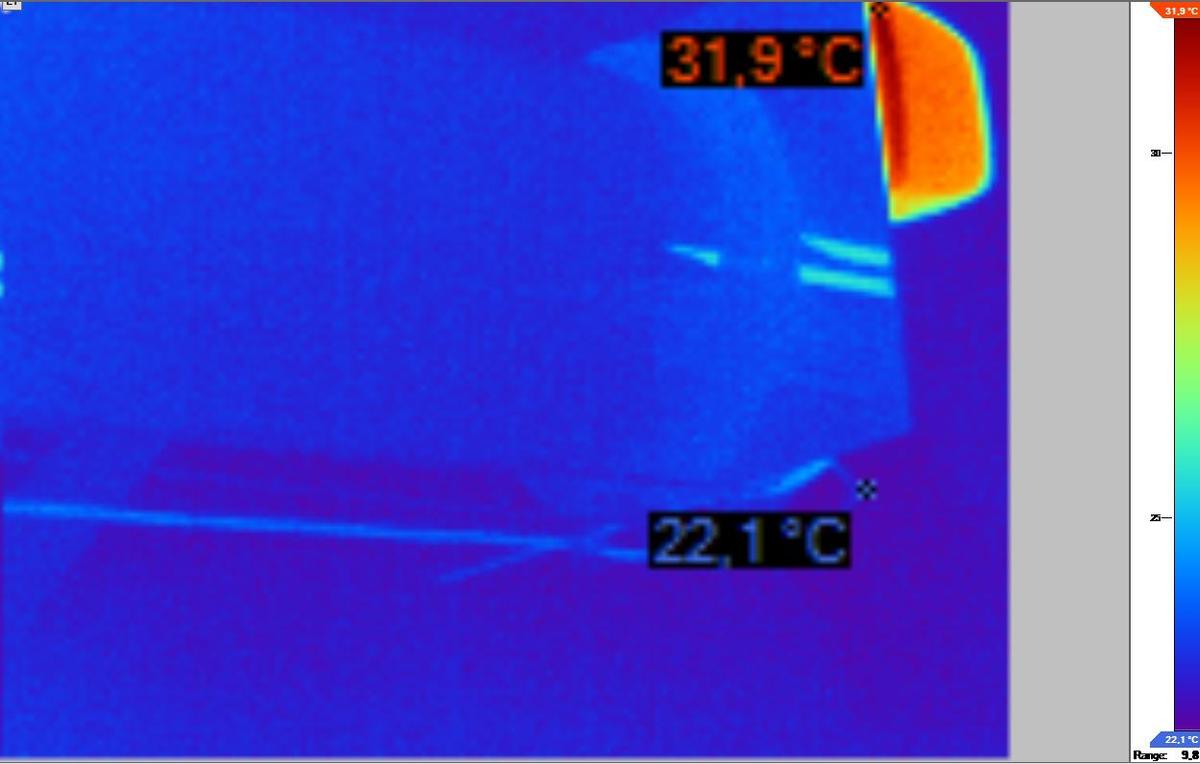

Also was sehr auffällig ist, .... das Getriebe ist "eiskalt" :D

Ist ja auch Eines mit OU-Funktionalität. Wundert Dich das?

@pluss , kannst Du die .SAT-Dateien noch im google-drive ablegen? Man könnte die dann noch etwas genauer nit der software von joe-c ( http://joe-c.de/pages/posts/programm_thermalviewer_120.php ) untrersuchen.

@pluss
ist das dicke Kabel rechts unten das stärker leuchtet als die Generatorleitung nicht die Kabeltrommel zum TV?

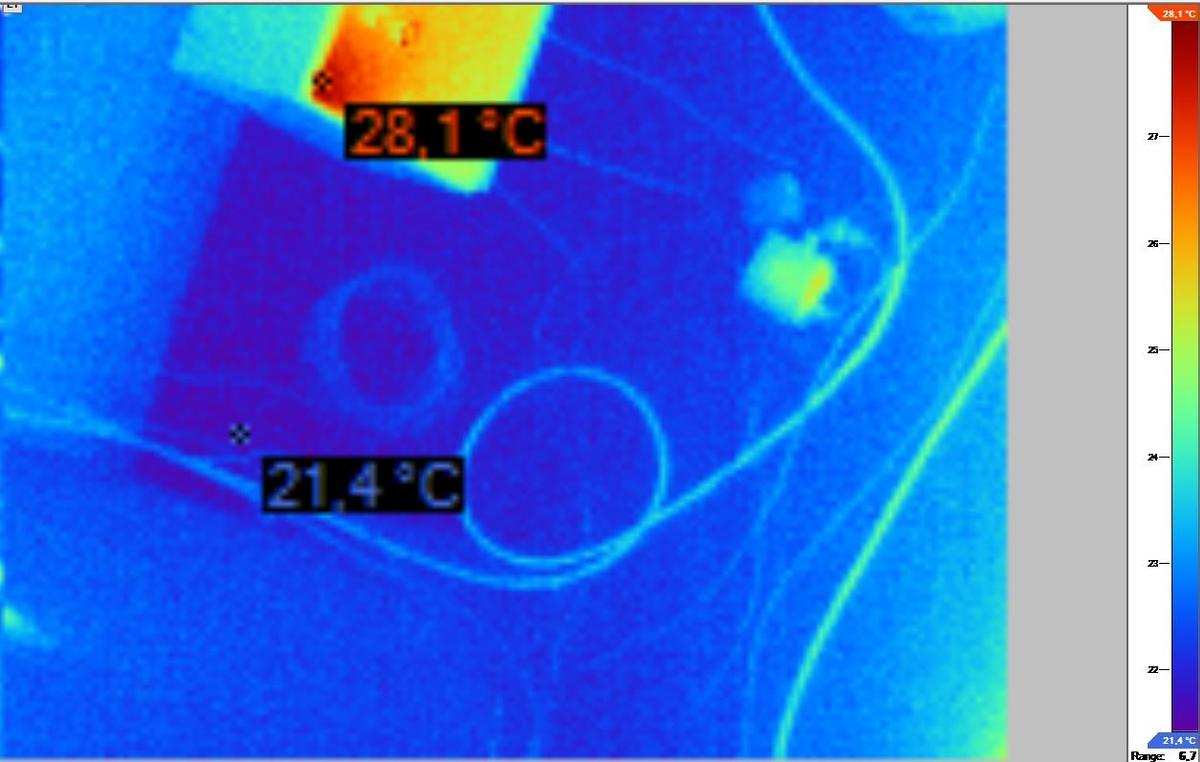

Bei Bild13

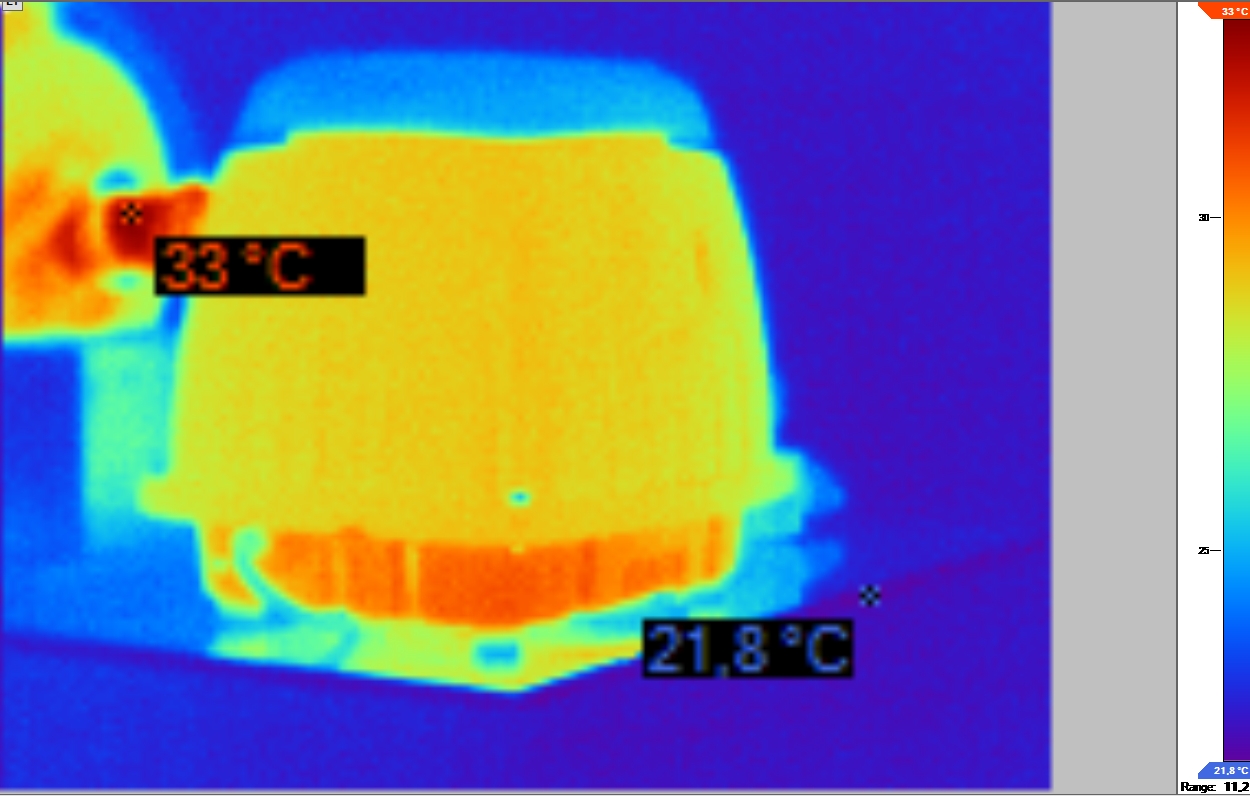

Für mich sieht es danach aus, als würde der Generator als Motor laufen. Die Temperatur erscheint mir bei nahezu 100% Leistung zu gering.

Fölix schrieb:kannst Du

Ja @Fölix, mache ich, muss jetzt aber erst mal meinen Bio-Energiespeicher füllen, sprich fressen.

d.fense schrieb:ist das dicke Kabel rechts unten

Ich bin linksträger ;)
Habe mir die Bilde noch nicht richtig angeschaut, sonst wird mein Futter kalt

@pluss , Danke. Und danke an @Rebull. Eilt nicht. Lass Dir nur Zeit. Ich mach mir jetzt auch erst mal ein Bier auf :) .

@rebull
Danke an den Thermofotografen für die gelungenen und hochinteressanten Bilder!

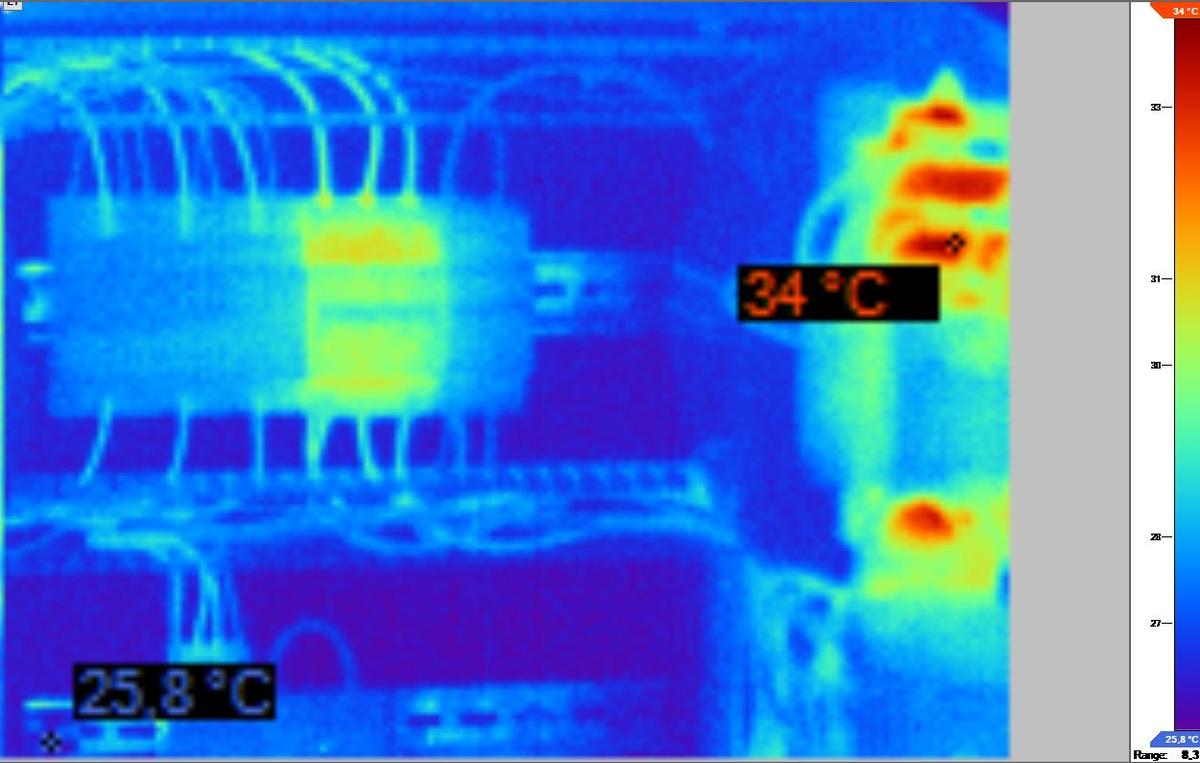

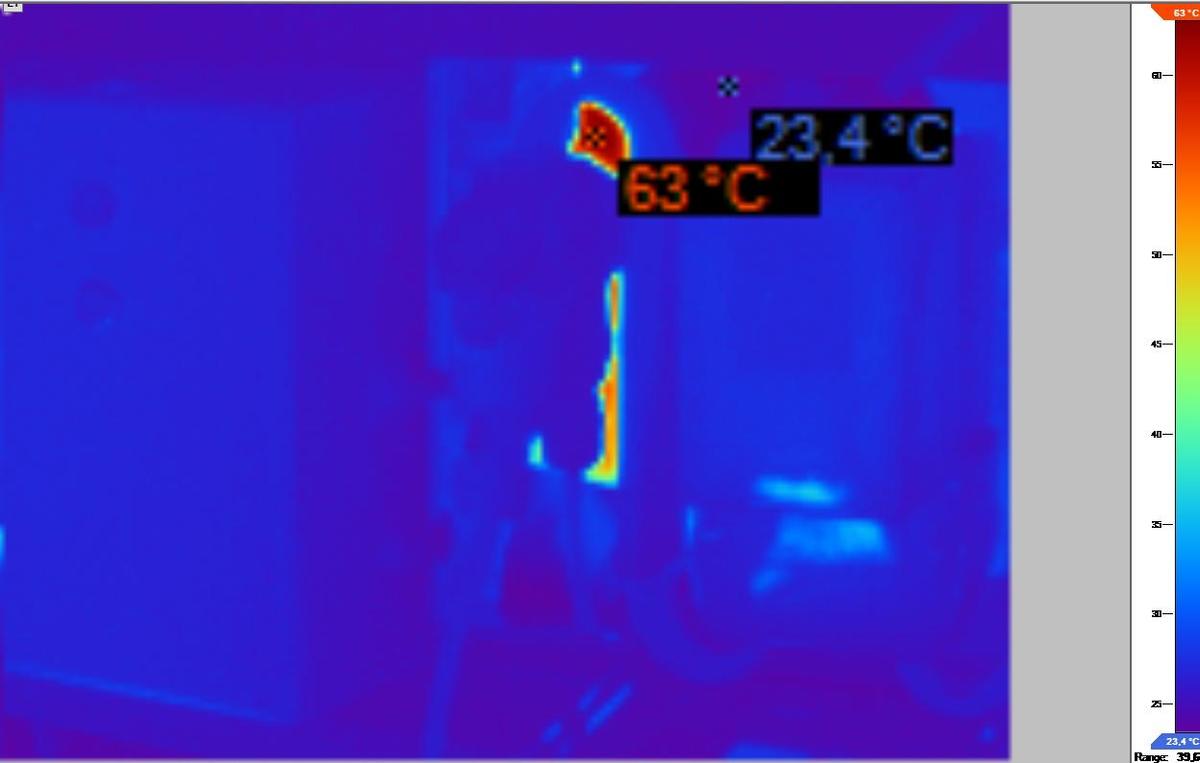

Die beiden heißesten Stellen mit 54 und 89 Grad sind am linken (vom Stromzähler gesehen) Starkstromstecker , wenn ich das auf meinem kleinen Bildschirm richtig sehe, oder??

Na bumm, da muss der "Elektriker" dann reichlich gepfuscht haben beim Verdrahten. Oder er hatte dortzuviel OU ;)

@d.fense
Dieses Kabel könnte durch die Strahler erwärmt worden sein. Die Temperaturerhöhung ist sehr gering.

Mich wundert mehr, dass die angeblichen 400 Watt-Strahler nicht wesentlich wärmer sind (vorletztes Bild).

@kasmichl

Dass der 400W-Strahler ein popliges LED-Geräte ist, dass wesentlich weniger Leistung abnimmt, haben wir doch schon erruiert?

Rho-ny-theta schrieb:Dass der 400W-Strahler ein popliges LED-Geräte ist, dass wesentlich weniger Leistung abnimmt, haben wir doch schon erruiert?

In dem Wärmebild sind eindeutig die Gasentladungslampen zu sehen, nicht die Baustrahler.

Ja ich kenne dieses Foto mit dem LED-Element. Da würde auch die Temperatur sehr gut passen.

Habe es nur deshalb erwähnt, weil ich grad heute das Vorführungsvideo gesehen haben, in dem Beiser von 400 Watt gesprochen hat. Oder er meinte andere Leuchten.

@poipoi

Sorry, ich kann da nicht eindeutig erkennen, was für ein Beleuchtungsgerät das ist...
